Comment Soitec fabrique-t-il les matériaux clés des semi-conducteurs ?

Les puces ne commencent pas dans une usine d'assemblage, mais sur une plaquette dont la structure conditionne leurs performances. La fabrication des matériaux pour semi-conducteurs Soitec vise à produire des substrats très minces, homogènes et adaptés à chaque usage électronique. Ces supports servent ensuite aux fondeurs pour réaliser des milliards de transistors. Installée à Bernin, près de Grenoble, l'entreprise occupe une place particulière dans la chaîne mondiale de la microélectronique. Ses plaquettes n'intègrent pas directement les téléphones ou les voitures, mais elles déterminent une part de leurs capacités radio, de leur consommation électrique et de leur fiabilité.

Comment Soitec fabrique les matériaux qui portent les puces

  • Soitec produit des substrats avancés, des plaquettes sur lesquelles les industriels gravent ensuite les circuits intégrés.
  • Un wafer SOI associe une fine couche de silicium à une couche isolante enterrée, ce qui réduit les pertes électriques dans certains composants.
  • Le procédé Smart Cut™ transfère une couche cristalline très fine d'un wafer donneur vers un wafer support grâce à l'implantation ionique, au collage et à une séparation contrôlée.
  • Chaque plaquette est polie, inspectée et parfois reconditionnée afin d'atteindre les exigences de planéité et de propreté de la fabrication de puces.
  • Cette maîtrise des matériaux soutient l'industrie des semi-conducteurs en France, même si la fabrication finale des circuits reste largement répartie à l'échelle mondiale.

Le rôle de Soitec dans la chaîne de fabrication des puces

La chaîne d'une puce réunit plusieurs métiers. Les concepteurs dessinent les circuits, les fondeurs les gravent, puis les assembleurs découpent et encapsulent les composants. Soitec intervient en amont en fournissant le substrat, une base circulaire de silicium souvent appelée wafer ou plaquette.

Cette étape paraît éloignée du produit fini. Elle influence pourtant la fréquence de fonctionnement, la dissipation thermique et l'isolation électrique des transistors. Un substrat standard en silicium massif convient à de nombreux circuits. Certaines fonctions réclament toutefois une architecture plus élaborée, surtout dans les radiofréquences, l'automobile, l'imagerie ou la photonique.

La fabrication de wafers exige une propreté extrême. Les défauts se comptent à l'échelle du nanomètre, alors qu'une plaquette industrielle mesure couramment 200 ou 300 millimètres de diamètre. Dans les salles blanches, le protocole de filtration compte davantage que la présence d'un cèdre à l'extérieur du site.

Les étapes du transfert de couche Smart Cut™
  1. Préparer les plaquettes — La méthode exige un wafer donneur et un wafer support. Le support reçoit ou porte déjà une couche d’oxyde isolant.
  2. Implanter les ions — Le wafer donneur reçoit des ions, souvent de l’hydrogène ou de l’hélium, à une profondeur contrôlée.
  3. Créer le plan de fragilisation — L’implantation crée un plan de fragilisation dans le cristal du wafer donneur.
  4. Préparer les surfaces — La surface du wafer donneur est préparée avant la mise en contact des deux plaquettes.
  5. Coller les wafers — Les deux surfaces sont mises en contact. Leur adhésion moléculaire forme un collage stable après traitement thermique.
  6. Séparer la couche transférée — Une séparation intervient au niveau fragilisé par les ions. La fine pellicule de silicium reste attachée au support.
  7. Polir et contrôler — La surface obtenue est polie puis contrôlée. Les mesures de planéité et les méthodes optiques écartent les plaquettes non conformes.
  8. Réemployer le donneur — Le wafer donneur peut être remis en état pour être réemployé dans un nouveau cycle.
Les paramètres varient selon l’épaisseur visée et le matériau utilisé.

Les wafers SOI expliqués simplement

Les wafers SOI reposent sur le principe du silicium sur isolant, ou Silicon-on-Insulator. Ils superposent une couche de silicium active, un oxyde enterré et un support en silicium. L'oxyde bloque une partie des courants parasites entre les composants et le reste de la plaquette.

La couche active monocristalline est celle sur laquelle le fondeur fabriquera les transistors. Sa finesse peut être ajustée selon l'application. Une couche très mince améliore le contrôle électrostatique dans certaines architectures, tandis qu'une couche plus épaisse répond à d'autres contraintes de puissance ou de tension.

Le gain recherché varie selon les circuits. Dans un téléphone, l'isolation aide les commutateurs radio à limiter les pertes de signal. Dans un microcontrôleur, elle peut réduire la consommation et simplifier certaines fonctions. La structure SOI apporte donc une propriété matérielle précise avant même la gravure des premiers motifs.

Élément du substratFonction principaleEffet recherché dans la puce
Couche de silicium activeAccueillir les transistorsContrôle précis des propriétés électriques
Oxyde isolant enterréIsoler la couche active du supportRéduction des courants de fuite et des capacités parasites
Wafer supportAssurer la rigidité mécaniqueCompatibilité avec les équipements industriels

Comment le procédé Smart Cut™ transfère une couche de silicium

La méthode exige deux plaquettes de départ, des équipements d'implantation ionique, des postes de collage et des outils de polissage chimico-mécanique. Les paramètres changent selon l'épaisseur visée et le matériau utilisé. Les opérations suivent un ordre strict, car une variation infime peut affecter l'uniformité de la couche transférée.

  1. Un wafer donneur reçoit des ions, souvent de l'hydrogène ou de l'hélium, à une profondeur contrôlée. Cette implantation crée un plan de fragilisation dans le cristal.
  2. La surface du wafer donneur est préparée, tandis qu'un wafer support reçoit ou porte déjà une couche d'oxyde isolant.
  3. Les deux surfaces sont mises en contact. Leur adhésion moléculaire forme un collage stable après traitement thermique.
  4. Une séparation intervient au niveau fragilisé par les ions. La fine pellicule de silicium reste attachée au support, ce qui réalise le transfert de couche.
  5. La surface obtenue est polie puis contrôlée. Le wafer donneur peut être remis en état pour être réemployé dans un nouveau cycle.

Le procédé Smart Cut™ permet ainsi de conserver les qualités cristallines du silicium tout en limitant la quantité de matière noble consommée. Cette logique de réemploi est essentielle, car un lingot de silicium monocristallin demande de l'énergie, du temps et une grande pureté chimique.

Le collage direct impose une surface très plane et très propre. Des particules, des bulles ou des défauts de rugosité peuvent créer des zones non collées. Les contrôles utilisent des méthodes optiques et des mesures de planéité pour écarter les plaquettes qui ne répondent pas aux critères attendus par les clients.

Les plateformes spécialisées répondent à des usages distincts

Les matériaux ne répondent pas tous à la même contrainte. Les plateformes RF-SOI et FD-SOI servent à des familles de circuits différentes. Le RF-SOI est employé pour des commutateurs et des modules frontaux radio présents dans les téléphones 4G, 5G et certains objets connectés. Le FD-SOI vise des circuits basse consommation, avec une couche de silicium si fine qu'elle est entièrement déplétée en fonctionnement.

Les RF-SOI et FD-SOI illustrent l'intérêt d'adapter le substrat à la fonction recherchée. Les performances radio se mesurent en pertes, en linéarité et en isolation. Les circuits logiques basse consommation privilégient plutôt la tension de fonctionnement et la maîtrise des fuites électriques.

D'autres matériaux étendent cette approche. SmartSiC™ s'appuie sur le carbure de silicium pour des composants de puissance capables de supporter des tensions élevées et des températures importantes. Ces composants sont utiles dans les convertisseurs de véhicules électriques, les bornes de recharge et les réseaux électriques.

Les substrats Photonics-SOI associent quant à eux l'électronique et la lumière sur une même plateforme. Ils peuvent guider des signaux optiques dans des circuits destinés aux centres de données ou aux télécommunications. La technologie Smart Stacking™ permet d'empiler ou d'associer des couches de matériaux aux propriétés complémentaires.

La souveraineté française des semi-conducteurs passe aussi par les matériaux

La souveraineté française des semi-conducteurs ne signifie pas produire sur le territoire chaque puce consommée en Europe. Elle repose sur la capacité à conserver des compétences critiques, à sécuriser certains approvisionnements et à participer aux choix technologiques mondiaux. Les substrats font partie de ces maillons stratégiques.

La France dispose d'un écosystème dense autour de Grenoble, où recherche publique, équipementiers, laboratoires et industriels travaillent sur les matériaux et la microélectronique. Le CEA-Leti joue un rôle reconnu dans la recherche appliquée, tandis que les sites industriels transforment ces avancées en procédés reproductibles à grande échelle.

Cette position reste exposée aux interdépendances mondiales. Les équipements de lithographie, les produits chimiques, les clients fondeurs et les marchés finaux se trouvent dans plusieurs régions du monde. Produire localement des substrats différenciés renforce néanmoins la capacité française à peser sur les générations futures de puces.

Les plaquettes de silicium sur isolant montrent que la performance d'un composant se joue bien avant l'étape de gravure. En maîtrisant le transfert de couches et les matériaux spécialisés, l'industrie française conserve une place concrète dans une filière devenue essentielle aux télécommunications, à l'énergie et aux transports.

Poursuivez votre visite

découvrez ce qu'est l'effet de serre, son fonctionnement, ses causes et ses conséquences sur le climat. comprenez l'importance de réduire les émissions pour protéger l'environnement.

Comprendre simplement l’effet de serre : explications faciles pour tous

Lorsque vous portez votre regard vers l’horizon, la lumière rasante d’un crépuscule semble parfois se figer dans une cloche de…

Roulier moderne de 105 mètres naviguant sur l’Atlantique avec trois ailes rigides blanches et une cargaison spatiale sécurisée à bord, sous une lumière naturelle.

Comment réduire l’empreinte carbone spatiale avec le roulier OceanWings de CMN ?

Le secteur spatial européen ne se limite pas aux tirs de fusées. Avant un lancement, des éléments de lanceurs, des…

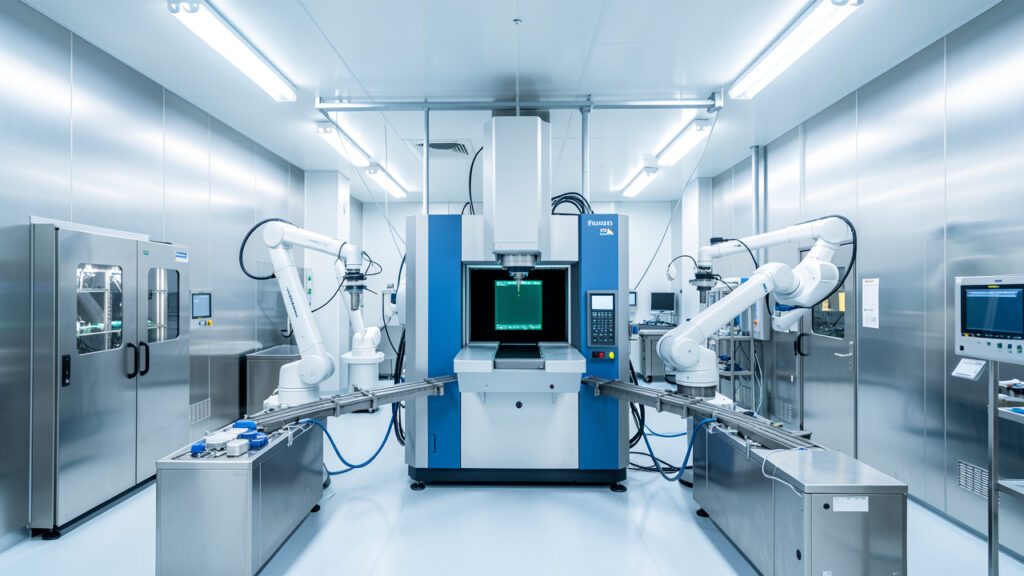

Salle blanche industrielle et lumineuse dédiée à la fabrication de semi-conducteurs, avec un scanner moderne de lithographie et des bras robotisés manipulant des wafers.
